Conectores eléctricos para módulos de protección
Te damos la bienvenida por llegar a esta página, bien por encontrarnos en el navegador, por indicaciones o por escanear el código QR que se encuentra en nuestras cajas o blísters de conectores eléctricos para módulos de protección del cuadro eléctrico.
Conectores para módulos de protección del cuadro eléctrico
Descubre las ventajas que hacen únicos a nuestros conectores eléctricos.
Este es un nuevo sistema de conexión eléctrico, seguro, práctico, rápido y eficaz, parar la unión de módulos de protección de distribución eléctrica.
Este sistema permite ahorrar costes y conlleva un menor tiempo en su montaje y posterior mantenimiento en los cuadros eléctricos.
Instalación Rápida
Ahorra tiempo con un sistema que simplifica el montaje en los cuadros eléctricos.
Resistencia al Fuego
Materiales diseñados para soportar altas temperaturas y minimizar los riesgos.
Conexiones Seguras
Garantiza la máxima seguridad en aplicaciones domésticas, residenciales y comerciales.
Reducción de Costes
Baja Emisión de Humos y Gases Tóxicos
Ideal para entornos sensibles, reduciendo los riesgos en caso de incendio.
Diferencias entre nuestro sistema y lo que se utiliza habitualmente
La mejora de estos elementos de conexión que pueden reemplazar a los peines de conexión y a los cables con punteras que cada uno puede prepararse, está siendo valorada positivamente, tanto en una primera instalación eléctrica como en posteriores mantenimientos y reformas.

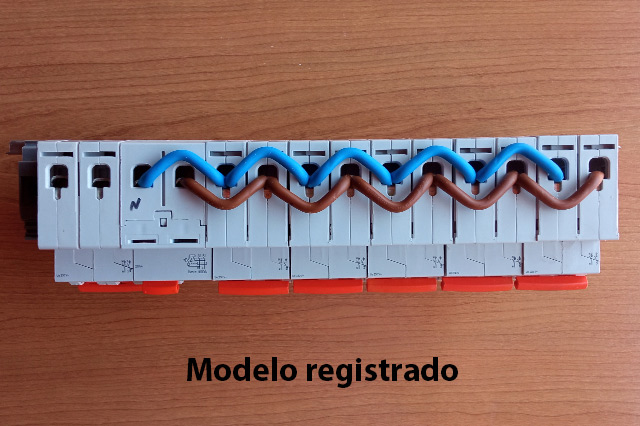

Conexión mediante conectores para módulos de protección
Producto de uso diario recomendable en cualquier cuadro de una instalación eléctrica.

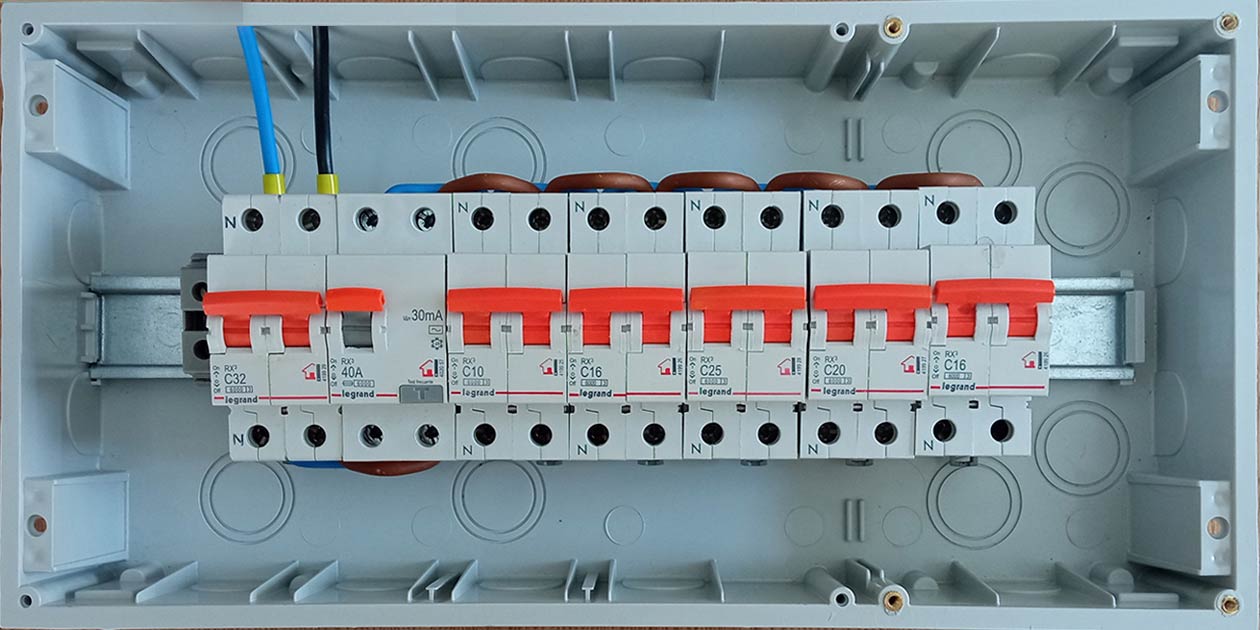

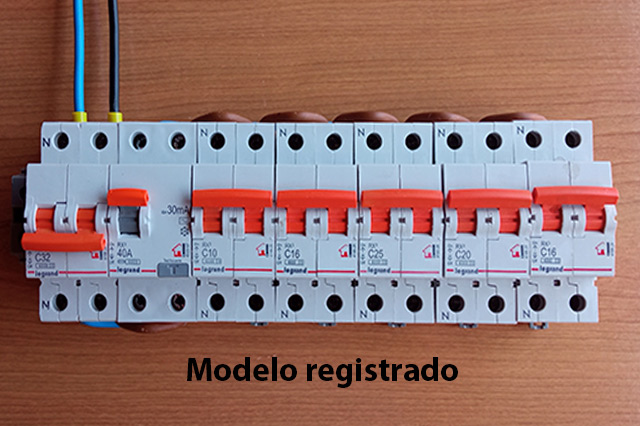

Ejemplo de unión de 1 interruptor diferencial y 5 magnetotérmicos con 10 conectores.
Utilizando estos conectores no quedan partes activas sin recubrimiento aislante, ya que solo se montan los conectores que se necesitan en cada momento.
De esta manera podemos reemplazar un interruptor automático de protección, solo aflojando unos pocos tornillos, sin necesidad de soltar el resto de los interruptores de protección que están sujetos al carril DIN.
Las principales ventajas que ofrecen estos conectores para módulos eléctricos son:
Menor riesgo de contacto con las partes activas.
Elementos modulares que facilitan su montaje.
Ahorro de tiempo y trabajo de los instaladores electricistas en los cuadros eléctricos.
Los conectores cumplen con las normativas de seguridad y certificaciones europeas.
Calidad, fiabilidad, identificación, seguridad, eficacia, interconexión y aislamiento.
El marcado IMQ pertenece a Italia y es similar al marcado AENOR en España.

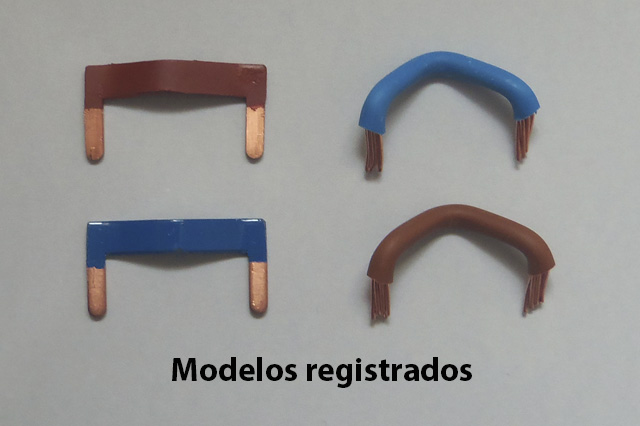

Designación técnica. H07Z-R.
Sección de los conectores. 6 milímetros cuadrados.
Características. Conductor de cobre, clase 2 (UNE-EN 60228).
Aislamiento. Polietileno reticulado termoestable, XLPE, libre de halógenos, tipo EI 5 (EN 50363-5).
Tensión asignada de trabajo. 450/750V (voltios) en corriente alterna (AC).
Intensidad máxima admisible. 49A (amperios) en una instalación monofásica de 240 voltios.
Material fabricado conforme a la norma EN 50525-3-41 y UNE 21027-9
Optimización del tiempo en los cuadros de las instalaciones eléctricas
Encuentra respuestas rápidas a tus dudas sobre los conectores eléctricos y soluciones de su instalación.
¿Qué ventajas ofrecen estos conectores eléctricos?
Garantizan una instalación segura, rápida y económica.
El material suministrado es conforme a la normativa EN 50525-3-41 y UNE 21027-9
¿Son resistentes al fuego los conectores eléctricos?
Sí, cuentan con mayor resistencia al fuego que los cables y sistemas convencionales.
¿Se pueden usar en instalaciones comerciales y en locales de pública concurrencia?
Por supuesto, son ideales tanto para usos residenciales como comerciales.
¿Reducen el tiempo de montaje los conectores eléctricos?
Sí, están diseñados para acelerar el proceso de instalación.
Soluciones eléctricas para máxima seguridad
Conexión segura
Nuestro sistema garantiza conexiones fiables, ideales para instalaciones domésticas, residenciales y comerciales.
Montaje eficiente
Reduce los tiempos de instalación y mantenimiento con nuestro diseño innovador y práctico.
Resistencia avanzada
Materiales de alta calidad que aseguran durabilidad incluso en entornos de riesgo. La temperatura de uso varía de -20ºC a los 90º C.
Otros tipos de conexiones en cuadros eléctricos

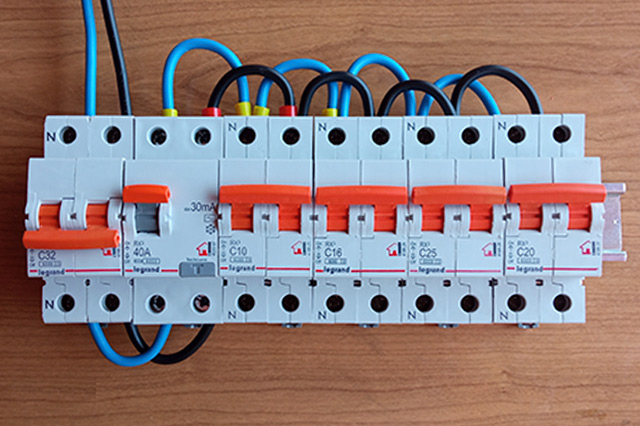

Conexión realizada mediante cables eléctricos conductores
Para realizar este tipo de instalación eléctrica, los cables serán como mínimo de 6 milímetros, según el reglamento electrotécnico de baja tensión en España (REBT).
Los cables se cortan y pelan evitando cortar los pequeños filamentos de cobre, para así no empeorar la conductividad eléctrica.

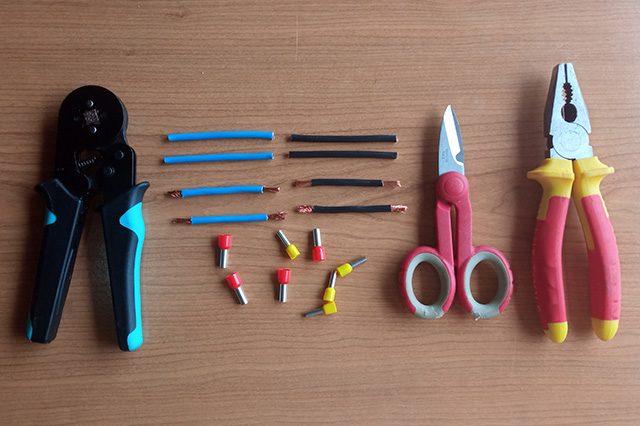

Herramientas y material para preparar los cables conductores
Si estos cables son multifilares y flexibles, necesitaremos añadir unos terminales o punteras para mejorar la conexión y el aislamiento eléctrico.
Por lo que preparar los cables conductores (cortar, pelar y añadir punteras) para conectar los módulos en los cuadros eléctricos resulta poco práctico, laborioso y costoso.

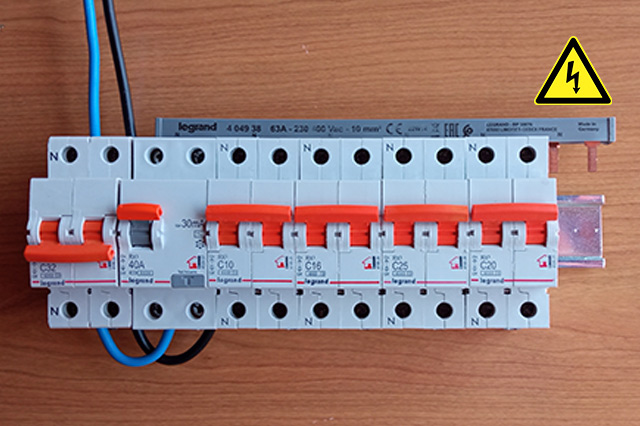

Conexión realizada mediante peines de conexión eléctrica
Los peines están formados por una parte metálica conductora de electricidad y una parte aislante plástica. Son bastante fiables, pero tienen algunos inconvenientes que se explican a continuación.
Por lo general, son de unos 21 centímetros de largo aproximadamente, para 6 módulos de protección de 2 polos, pudiendo llegar a ser de hasta un 1 metro.
Si estos peines eléctricos son más largos de lo que se necesita, se tienen que cortar con una herramienta a las medidas adecuadas del cuadro o panel eléctrico donde vayan a utilizarse.
Cuando los peines son cortados, se deben cubrir las partes metálicas conductoras que no hayan sido conexionadas y que puedan quedar al descubierto, para que de este modo no quede material conductor de electricidad sin protección. De no hacerlo esto supondría un riesgo eléctrico importante.
Dificultad para identificar la fase y el neutro.
Cuando los peines son de varios polos es imposible identificar la fase o el neutro a simple vista, ya que suelen ser de una única pieza plástica y un solo color.
Los peines de un solo polo suelen llevar un color identificativo para diferenciar la fase (marrón, negro o gris) del neutro (azul), pero no se utilizan en este tipo de módulos de protección.
El principal inconveniente de los peines eléctricos es su maniobrabilidad y uso. Para poder cambiar un solo módulo de protección sujeto al peine eléctrico y al carril DIN, tendremos que soltarlos todos.
Tras mover los módulos de protección, deberemos revisar todas las conexiones de nuevo. Con el fin de evitar una posible desconexión, una mala conexión o una probable rotura de cables conectados a los módulos de protección. Causas que pueden crear muchos problemas en la instalación eléctrica.
Información adicional y consejos útiles para las instalaciones eléctricas

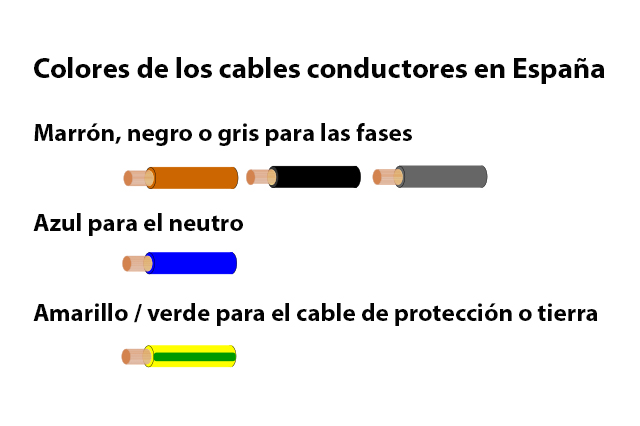

Se recomienda utilizar los colores de los cables según la normativa vigente en cada país.
Grado de electrificación en vivienda según el reglamento electrotécnico de baja tensión en España. REBT – Guía BT-25

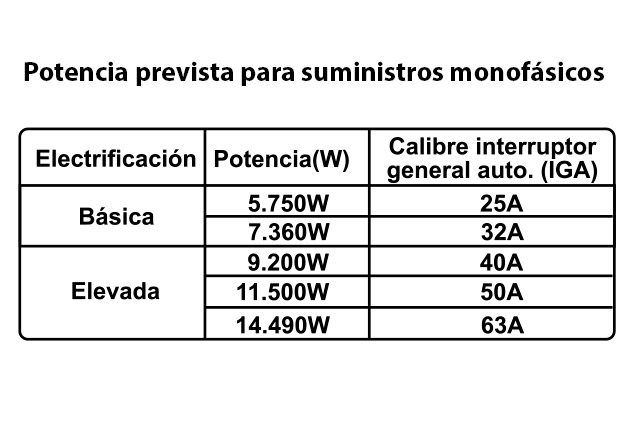

Escalones de potencia prevista para suministros monofásicos en viviendas según el REBT
Nota. La potencia podemos verla expresada en kilovatios (Kw) o en vatios (W)
1 kilovatio (Kw) equivale a 1.000 vatios (W).
1Kw = 1.000W
5,75 kilovatios equivalen a 5.750 vatios.
5,75Kw x 1.000 = 5.750W
ITC-BT 25. Instalaciones interiores en viviendas. Número de circuitos y características.

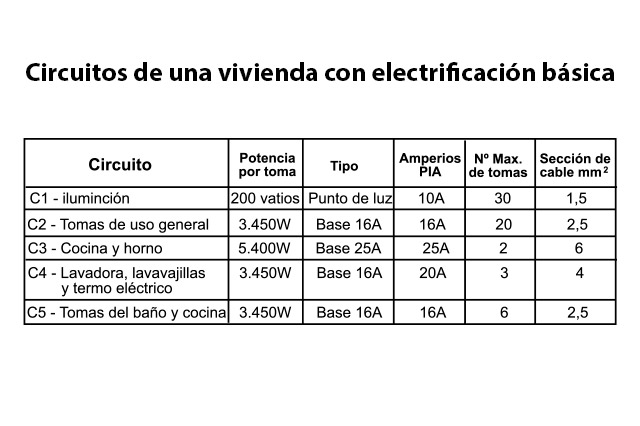

Distintos grados de electrificación en una vivienda según el reglamento electrotécnico de baja tensión en España – REBT.
El circuito C4 de lavadora, lavavajillas y termo eléctrico se puede dividir en 3 circuitos independientes cada uno con un magnetotérmico de 16 amperios y cables de 2,5 milímetros.
El desdoblamiento del circuito C4 no se considera electrificación elevada.
Se montará un interruptor diferencial por cada 5 circuitos. En el caso de montar más de uno repartiremos las cargas, es decir los consumos de los distintos elementos de protección de los circuitos indicados en amperios (A).

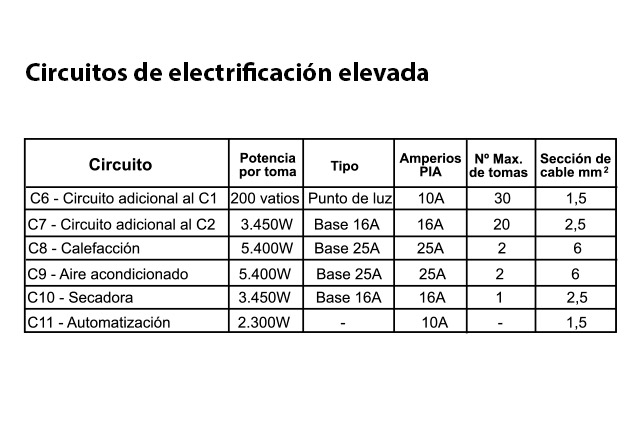

Cuando se pasa de los 5 circuitos de electrificación básica se considera electrificación elevada, tendremos los 5 circuitos básicos más alguno de los siguientes o incluso más.
